Genvex universalvandlås

Genvex universalvandlås sikrer effektiv afledning af kondensvand og hindrer samtidigt luft fra afløb at forplante sig op gennem ventilationsanlægget, hvor det ellers ville kunne give både lugtgener og dårlige driftsbetingelser.

Vandlåsen kan monteres direkte på kondensafløb med 1 ¼” gevind eller med de to medfølgende universaladaptorer på kondesafløbssystemer med 15 mm slangetilslutning.

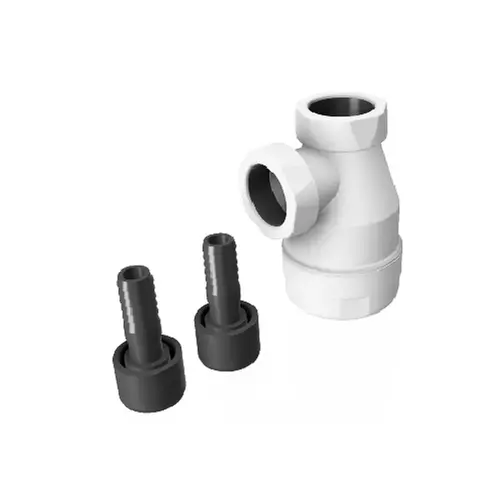

Pakken indeholder:

  • 1 stk 1 ¼” x 32 mm pungvandlås
  • 2 stk. slangestuds
  • 2 stk. spændebånd

Installation af universalvandlås

Der skal sikres en minimum afløbshøjde på 60 mm mellem kondensvandsudløb og vandlås. Vandlåsen skal installeres frostfrit og med afløbsfald svarende til minimum 10 promille.

Inden ventilationsanlægget tages i brug, skal det sikres, at vandlåsen er vandfyldt.

Den generelle installationsvejledning for ventilationsanlægget skal til enhver tid følges.

Universalvandlås

Dokumentation

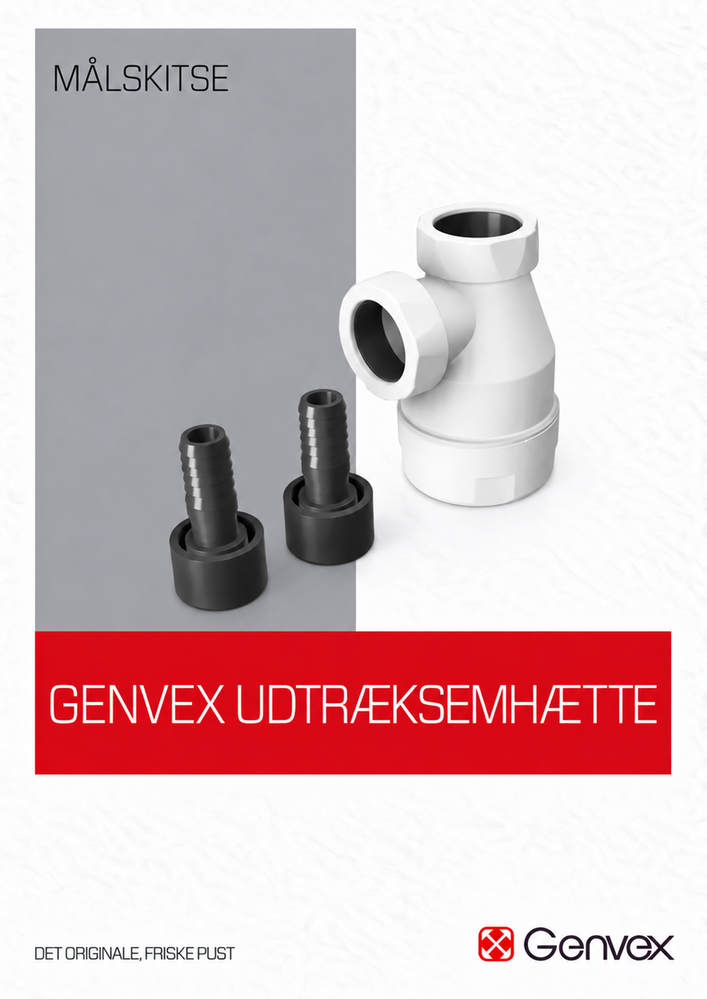

Målskitse
